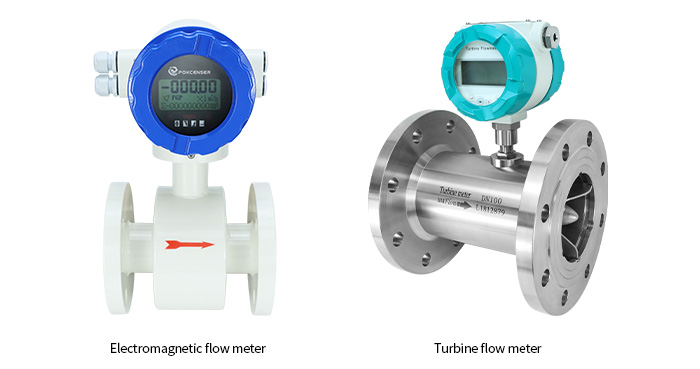

Caudalímetros electromagnéticos frente a caudalímetros de turbina en plantas químicas

Seleccionar el caudalímetro óptimo para las plantas químicas supone un reto complejo. Los ingenieros deben tener en cuenta diversos factores, como las propiedades de los fluidos, las condiciones operativas y la rentabilidad. Nuestra experiencia demuestra que la elección entre caudalímetros electromagnéticos y de turbina afecta significativamente a la eficacia y fiabilidad del proceso. Nuestro objetivo es aclarar estas diferencias y ayudarle a tomar una decisión informada para su aplicación específica.

Entender los caudalímetros electromagnéticos para aplicaciones en plantas químicas

Los caudalímetros electromagnéticos, a menudo denominados medidores magnéticos, son dispositivos de caudal volumétrico. Miden la velocidad del fluido utilizando la Ley de Faraday de inducción electromagnética. Estos caudalímetros son especialmente adecuados para líquidos conductores.

1. Principios fundamentales de funcionamiento de los caudalímetros electromagnéticos

Un caudalímetro electromagnético funciona generando un campo magnético a través del tubo de flujo. Cuando un líquido conductor fluye a través de este campo, induce una tensión proporcional a su velocidad. Los electrodos montados en la pared del tubo detectan esta tensión inducida. A continuación, un transmisor convierte esta tensión en una señal de salida estándar que indica el caudal. La linealidad de esta relación garantiza una medición precisa.

2. Principales ventajas de los caudalímetros electromagnéticos en entornos corrosivos

Los caudalímetros electromagnéticos destacan en las exigentes condiciones de las plantas químicas. No tienen piezas móviles, lo que minimiza el desgaste provocado por los fluidos abrasivos. Los materiales del revestimiento, como PTFE o PFA, ofrecen una excelente resistencia a los productos químicos corrosivos. Este diseño también elimina la caída de presión, reduciendo el consumo de energía y el desgaste de la bomba. Su idoneidad para lodos y líquidos con sólidos en suspensión las hace versátiles.

3. Limitaciones y consideraciones para el uso de caudalímetros electromagnéticos

A pesar de sus ventajas, los caudalímetros electromagnéticos tienen limitaciones específicas. Requieren que el fluido medido sea conductor de la electricidad; los líquidos no conductores, como los hidrocarburos, no pueden medirse. La precisión del medidor también puede verse afectada por interferencias magnéticas o burbujas de gas en el fluido. Una conexión a tierra adecuada es crucial para un funcionamiento fiable.

Exploración de los caudalímetros de turbina en las industrias de transformación química

Los caudalímetros de turbina son otra opción habitual en el procesamiento químico. Miden el caudal volumétrico detectando la velocidad de rotación de una turbina dentro del recorrido del caudal. Estos medidores son conocidos por su gran precisión en líquidos limpios y de baja viscosidad.

1. Cómo miden los caudalímetros de turbina la velocidad y el volumen del fluido

Un caudalímetro de turbina consta de un rotor con álabes montado dentro de la corriente de caudal. La energía cinética del fluido hace girar el rotor. La velocidad de rotación de la turbina es directamente proporcional a la velocidad del fluido. Un sensor detecta el paso de cada álabe y genera una serie de impulsos. La frecuencia de estos impulsos corresponde al caudal.

2. Ventajas de los caudalímetros de turbina para la medición de líquidos de alta precisión

Los caudalímetros de turbina ofrecen una gran precisión y repetibilidad, especialmente con fluidos de baja viscosidad. Su diseño compacto y su rápido tiempo de respuesta los hacen adecuados para la medición dinámica de caudal. Suelen ser más rentables para aplicaciones de líquidos limpios que otros tipos de medidores. Su salida de impulsos se integra fácilmente en los sistemas de control digital.

3. Retos y aplicaciones específicas de los caudalímetros de turbina

Los contadores de turbina se enfrentan a retos con fluidos sucios o corrosivos. Las partículas abrasivas pueden desgastar los cojinetes del rotor, lo que reduce la precisión y aumenta el mantenimiento. Los fluidos de alta viscosidad también pueden impedir el movimiento del rotor y provocar errores de medición. Por lo general, no se recomiendan para lodos o líquidos no lubricantes.

Comparación detallada de caudalímetros electromagnéticos y de turbina

La elección entre caudalímetros electromagnéticos y de turbina exige un conocimiento profundo de sus prestaciones comparativas. Evaluamos sus diferencias en varios parámetros críticos. Esta comparación ayuda a los ingenieros a seleccionar la tecnología más adecuada para los requisitos específicos de una planta química.

1. Comparación de la precisión y la repetibilidad de las mediciones

Los caudalímetros electromagnéticos suelen ofrecer una gran precisión (por ejemplo, ±0,5% de lectura) y una excelente repetibilidad en un amplio intervalo de caudal. Su precisión se mantiene constante incluso con cambios en la densidad o viscosidad del fluido. Los caudalímetros de turbina también ofrecen una gran precisión (por ejemplo, de ±0,25% a ±1% de lectura) y una buena repetibilidad, sobre todo en su rango de caudal óptimo. Sin embargo, su precisión puede degradarse con los cambios de viscosidad del fluido o si éste contiene gases arrastrados.

2. Evaluación de la idoneidad para diversas propiedades y condiciones de los fluidos

Los caudalímetros electromagnéticos son ideales para productos químicos altamente corrosivos y lodos abrasivos gracias a su diseño no intrusivo. Esto los convierte en la opción preferida en el sector químico. Los medidores de turbina son más adecuados para fluidos limpios y de baja viscosidad en los que es primordial una alta precisión.

3. Analizar los requisitos de instalación y las consideraciones de mantenimiento

Los caudalímetros electromagnéticos necesitan una tubería totalmente mojada para realizar mediciones precisas. Necesitan suficientes tramos rectos de tubería aguas arriba y aguas abajo para garantizar perfiles de caudal estables. La instalación suele realizarse mediante conexiones de brida. El mantenimiento suele ser bajo debido a la ausencia de piezas móviles. Las comprobaciones periódicas de calibración garantizan una precisión constante.

Los caudalímetros de turbina también requieren tramos de tubería rectos para minimizar las turbulencias. Se instalan en línea, normalmente con conexiones roscadas o embridadas. El mantenimiento implica la inspección periódica y la sustitución de los cojinetes desgastados, especialmente en aplicaciones con fluidos menos limpios. Puede ser necesaria la filtración para proteger el rotor de la turbina.

4. Implicaciones económicas y gastos operativos a largo plazo

El coste inicial de los caudalímetros electromagnéticos puede ser más elevado, sobre todo para tuberías de mayor tamaño o materiales de revestimiento especializados. Sin embargo, sus bajos requisitos de mantenimiento y su larga vida útil suelen traducirse en un menor coste total de propiedad. Los caudalímetros de turbina suelen tener un coste inicial más bajo, especialmente para los tamaños más pequeños. Sus costes operativos pueden aumentar debido al mantenimiento y a la posible sustitución de componentes internos, sobre todo en aplicaciones exigentes.

Selección del caudalímetro óptimo para las necesidades de su planta química

Elegir el caudalímetro correcto es fundamental para el control del proceso y la eficacia operativa en las plantas químicas. Tenemos en cuenta varios factores para guiar esta decisión, garantizando un rendimiento y una longevidad óptimos.

1. Factores que influyen en la elección entre contadores electromagnéticos y de turbina

Los factores principales son la conductividad eléctrica del fluido, la viscosidad y la presencia de sólidos. Para fluidos conductores, corrosivos o abrasivos, los caudalímetros electromagnéticos suelen ser superiores. Para líquidos limpios y de baja viscosidad que requieren una gran precisión, los caudalímetros de turbina pueden ser una opción adecuada. La tolerancia a la caída de presión, la temperatura y la presión nominal también desempeñan un papel importante. También hay que sopesar las limitaciones presupuestarias y los costes de mantenimiento a largo plazo.

2. Escenarios de aplicación real para cada tipo de caudalímetro

Los caudalímetros electromagnéticos se utilizan ampliamente en procesos químicos para medir ácidos, bases y otros líquidos corrosivos. También son eficaces en plantas de tratamiento de aguas residuales y procesamiento de alimentos, donde la higiene y la medición no intrusiva son importantes.

Los caudalímetros de turbina se utilizan para medir combustibles, disolventes y otros hidrocarburos limpios. Son habituales en aplicaciones de transferencia de custodia en las que se requiere una gran precisión a efectos de facturación. Su uso es frecuente en industrias como la del petróleo y el gas, y en ciertos aspectos del sector farmacéutico.

3. Tendencias y avances futuros en la tecnología de medición de caudal

Los avances en la ciencia de los materiales están dando lugar a revestimientos más duraderos y resistentes a los productos químicos para los caudalímetros electromagnéticos. La mejora del procesamiento de señales aumenta la precisión y reduce la sensibilidad al ruido. En el caso de los contadores de turbina, la mejora de los materiales y diseños de los cojinetes alarga la vida útil y reduce el mantenimiento. La integración de funciones inteligentes y conectividad IoT también se está convirtiendo en un estándar, ofreciendo capacidades de monitorización remota y mantenimiento predictivo para ambos tipos.

Asóciese con Pokcenser Automation para sus necesidades de medición de caudal

Elegir el caudalímetro ideal para su planta química es una decisión crucial que afecta a la eficiencia, la seguridad y el coste. En Pokcenser Automation, nos especializamos en brindar soluciones de control de procesos industriales a medida. Nuestro equipo de expertos ofrece asistencia integral, desde la evaluación de su aplicación específica hasta la recomendación de los caudalímetros más adecuados. Nos comprometemos a fomentar asociaciones a largo plazo y a ofrecer valor a través de nuestros productos y servicios fiables. Póngase en contacto con nosotros hoy mismo para hablar de sus necesidades.

Tel: +86 181 7515 5326
Correo electrónico: info@pokcenser.com

Sobre el autor

Li Chengxuan es un experto senior en automatización industrial de Pokcenser Automation, especializado en la investigación y aplicación de sensores de caudal, nivel, presión y temperatura y soluciones de control de procesos industriales.

Preguntas frecuentes

1. ¿Qué tipo de caudalímetro es mejor para productos químicos altamente corrosivos?

Los caudalímetros electromagnéticos son generalmente superiores para productos químicos altamente corrosivos. Su diseño no intrusivo y los materiales químicamente resistentes del revestimiento, como PTFE o PFA, evitan el contacto directo entre el fluido corrosivo y los componentes internos del medidor. Esto minimiza el desgaste, la corrosión y la necesidad de mantenimiento frecuente, garantizando la fiabilidad a largo plazo en entornos químicos agresivos.

2. ¿Pueden utilizarse los caudalímetros de turbina con líquidos no conductores?

Sí, los caudalímetros de turbina pueden medir líquidos no conductores. A diferencia de los caudalímetros electromagnéticos, que se basan en la conductividad eléctrica del fluido, los de turbina miden el caudal en función de la rotación mecánica. Esto los hace adecuados para hidrocarburos, aceites y otros fluidos no conductores. Sin embargo, la viscosidad del fluido y las propiedades de lubricación siguen siendo consideraciones críticas para un rendimiento y una vida útil óptimos.

3. ¿Cuáles son los requisitos típicos de mantenimiento para cada tipo de caudalímetro?

Los caudalímetros electromagnéticos suelen requerir un mantenimiento mínimo debido a la ausencia de piezas móviles. Suelen bastar comprobaciones periódicas de la calibración y la limpieza de los electrodos. Sin embargo, los caudalímetros de turbina requieren un mantenimiento más frecuente. Sus piezas móviles, especialmente los cojinetes, son susceptibles de desgaste por partículas abrasivas o fluidos no lubricantes, por lo que requieren inspecciones periódicas, limpieza y posibles sustituciones para mantener la precisión.

4. ¿Cómo afecta la viscosidad del fluido al rendimiento de estos caudalímetros?

La viscosidad del fluido afecta significativamente al rendimiento del caudalímetro de turbina. Una viscosidad elevada puede obstaculizar la rotación de la turbina, lo que provoca imprecisiones en las mediciones y reduce el alcance. Por el contrario, los caudalímetros electromagnéticos no se ven afectados por los cambios en la viscosidad del fluido. Su principio de medición se basa en la inducción electromagnética, que es independiente de las propiedades mecánicas del fluido, lo que los hace adecuados para una gama más amplia de líquidos viscosos.

5. ¿Existen procedimientos de calibración específicos para los caudalímetros electromagnéticos y de turbina?

Tanto los caudalímetros electromagnéticos como los de turbina requieren calibración para garantizar su precisión. Los caudalímetros electromagnéticos suelen calibrarse en húmedo con agua o un fluido de proceso de conductividad conocida. Los caudalímetros de turbina suelen calibrarse utilizando un volumen conocido de fluido durante un tiempo determinado, o comparando su producción con la de un contador patrón. La calibración periódica, según las directrices del fabricante, es esencial para mantener la integridad de las mediciones.
