La guía esencial de los transmisores de presión diferencial para HVAC y salas limpias

En los exigentes entornos HVAC y de salas limpias de hoy en día, mantener un control preciso de la presión diferencial no es sólo un requisito técnico: es un factor crítico que influye en la eficiencia energética, la calidad del aire, el cumplimiento de la normativa y los costes operativos. Transmisores de presión diferencial sirven como instrumentos esenciales de control que garantizan que estos sistemas funcionen dentro de los parámetros especificados, protegiendo tanto los equipos como los entornos a los que sirven.

Tanto si gestiona una sala blanca farmacéutica que debe cumplir las estrictas normas ISO 14644 como si optimiza un sistema comercial de calefacción, ventilación y aire acondicionado para aumentar la eficiencia energética, comprender cómo sensores de presión diferencial y cómo aplicarlas correctamente pueden marcar la diferencia entre un funcionamiento eficaz y conforme a las normas y costosos fallos del sistema.

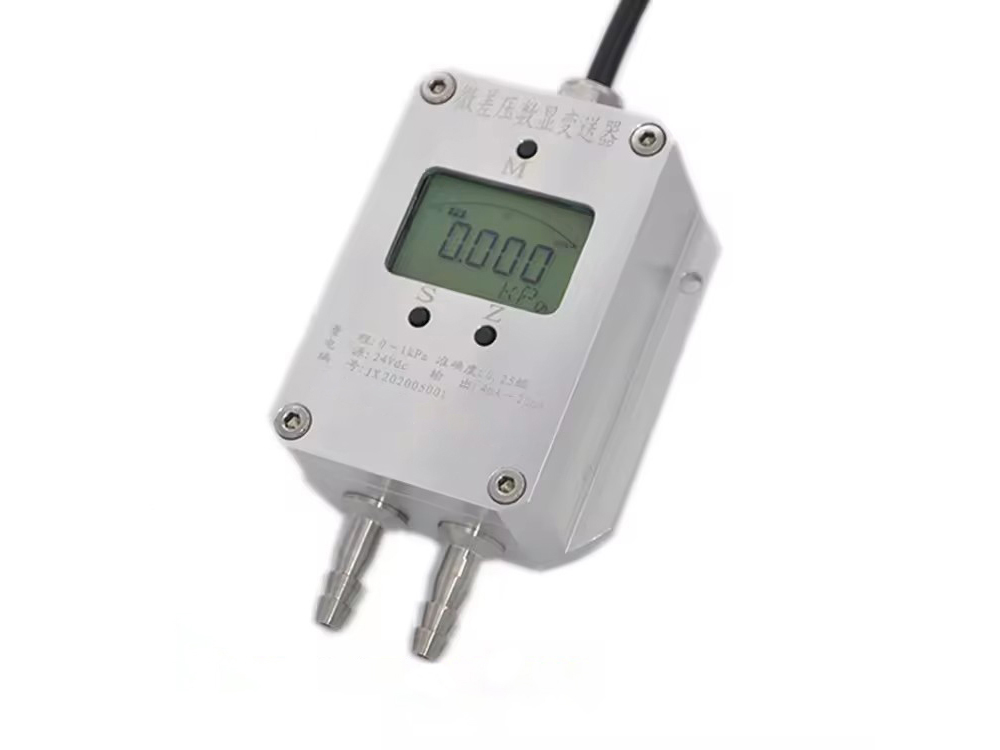

Transmisor digital de presión diferencial utilizado para la monitorización de la presión en HVAC y salas limpias.

Transmisores de presión diferencial: Cómo funcionan

A transmisor de presión diferencial (también llamado transmisor DP o sensor diferencial de presión) es un instrumento de precisión diseñado para medir la diferencia de presión entre dos puntos de un sistema. A diferencia de los sensores de presión absoluta o manométrica, que miden con respecto a un único punto de referencia, estos dispositivos controlan específicamente el diferencial de presión, lo que los hace ideales para aplicaciones en las que la presión relativa importa más que los valores absolutos.

El principio básico de funcionamiento implica dos puertos de presión conectados a elementos de detección dentro del transmisor. Cuando la presión difiere entre estos puertos, el mecanismo de detección (normalmente un diafragma o un sensor capacitivo) detecta la variación y la convierte en una señal eléctrica. Los modernos transductores de presión salida de señales normalizadas como 4-20 mA, protocolo HART o comunicaciones digitales como Modbus, lo que permite una integración perfecta con los sistemas de automatización de edificios y las redes de control.

Esta capacidad hace que la monitorización de la presión diferencial sea indispensable para la monitorización de filtros HVAC, el control de la presurización de salas limpias y la verificación del rendimiento de los manipuladores de aire.

Aplicaciones HVAC: Optimización del rendimiento del sistema y la eficiencia energética

En sistemas de calefacción, ventilación y aire acondicionado, transmisores de presión cumplen múltiples funciones críticas que repercuten directamente en la eficacia operativa y la longevidad de los equipos. La aplicación más común es la supervisión del estado de los filtros. A medida que los filtros de aire acumulan polvo y partículas, aumenta la caída de presión a través del filtro. Mediante la instalación de un sensor de presión diferencial a través del banco de filtros, los gestores de las instalaciones reciben datos en tiempo real sobre la carga de los filtros, lo que permite un mantenimiento basado en el estado en lugar de programas de sustitución basados en el tiempo.

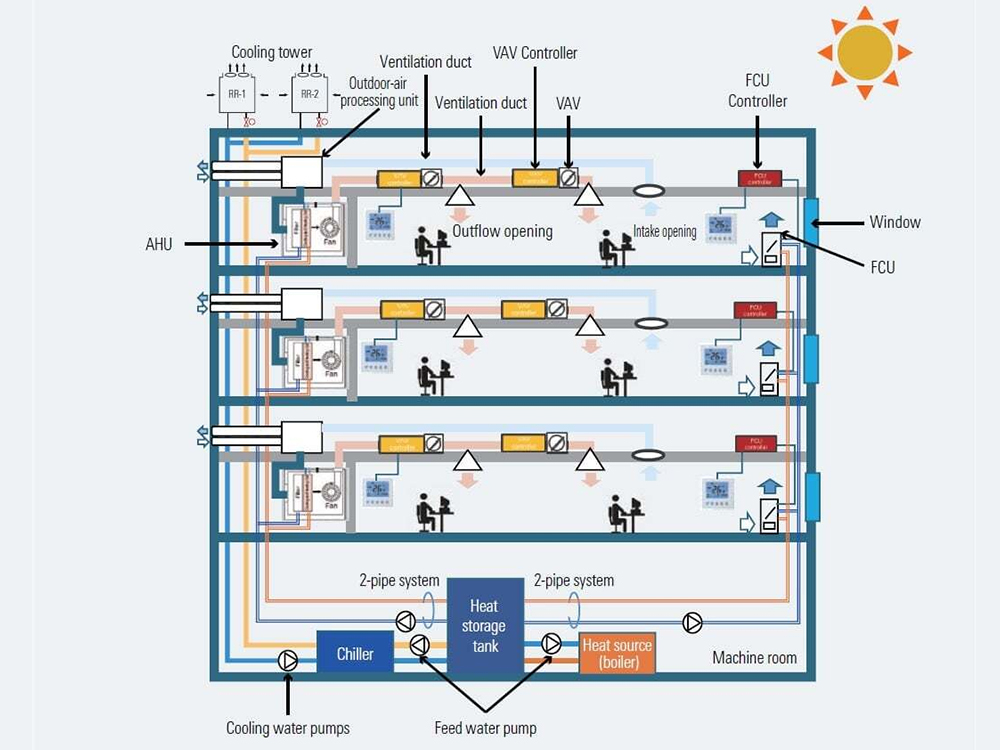

Diagrama del flujo de aire del sistema HVAC y de las zonas de presión diferencial utilizadas para la monitorización del filtro y de la presión ambiente.

Este monitor de presión de aire previene la sustitución prematura de los filtros (ahorrando costes) al tiempo que evita los filtros sobrecargados que reducen la calidad del aire y aumentan el consumo de energía. Los estudios demuestran que los filtros obstruidos pueden aumentar el consumo de energía de los ventiladores en 15-30%, por lo que una supervisión adecuada contribuye significativamente a la eficiencia energética.

Más allá de la supervisión de filtros, los transmisores de presión diferencial permiten equilibrar con precisión el flujo de aire en los sistemas de conductos, garantizando índices de ventilación y niveles de confort adecuados en todos los edificios. La integración con los sistemas de automatización de edificios permite un control dinámico de la presión, optimizando el rendimiento del sistema y minimizando el derroche de energía.

¿Le cuestan sus filtros de climatización más de lo necesario? Contacte con nuestro equipo para saber cómo el control de la presión diferencial aplicado correctamente puede reducir sus facturas de energía.

Control de la presión en salas blancas: Cumplimiento de normas críticas

Para la fabricación de productos farmacéuticos, la producción de dispositivos médicos, la fabricación de semiconductores y los laboratorios de investigación, el mantenimiento de la precisión es fundamental. sala blanca presión diferencial no es opcional, sino un requisito normativo. Las salas blancas deben mantener diferenciales de presión específicos con respecto a los espacios adyacentes para evitar la migración de la contaminación y garantizar la calidad del producto y la seguridad del personal.

ISO 14644 y las normas de buenas prácticas de fabricación (BPF) exigen que las salas blancas mantengan una presión positiva (normalmente de 5 a 20 Pa) con respecto a las zonas menos limpias para evitar la infiltración de aire no filtrado. A la inversa, las salas de aislamiento con presión negativa deben mantener una presión inferior a la del entorno para contener materiales peligrosos o patógenos.

Sistemas de vigilancia de salas blancas equipados con transmisores de presión diferencial de alta precisión proporcionan una verificación continua de estos parámetros críticos. Los sistemas modernos ofrecen capacidades de alarma que alertan inmediatamente a los operadores cuando los diferenciales de presión caen fuera de los rangos aceptables, lo que permite una rápida acción correctiva antes de que se produzcan eventos de contaminación o violaciones reglamentarias.

Los requisitos de precisión para requisitos de presión para salas blancas ISO 14644 La conformidad suele exigir transmisores con una precisión de ±1-2% de lectura y tiempos de respuesta inferiores a 2 segundos, lo que garantiza que el sistema pueda detectar y responder a los cambios de presión con la rapidez suficiente para mantener el control.

Criterios clave de selección: Elección del transmisor de presión diferencial adecuado

Selección de un sensor de presión del edificio requiere un examen minucioso de varias especificaciones técnicas y requisitos operativos. La precisión es primordial: la mayoría de las aplicaciones HVAC funcionan bien con una precisión de ±2%, mientras que las aplicaciones críticas de salas blancas pueden requerir ±0,5% o más. El rango de presión debe corresponderse con su aplicación; la monitorización típica de filtros HVAC utiliza rangos de 0-250 Pa, mientras que las aplicaciones de salas blancas pueden requerir 0-500 Pa o más.

El tiempo de respuesta es muy importante en entornos dinámicos. Las salas limpias con frecuentes aperturas de puertas necesitan sensores de respuesta rápida (menos de 1 segundo) para mantener el control, mientras que la supervisión estática de filtros HVAC puede utilizar dispositivos más lentos. La compatibilidad con los protocolos de comunicación garantiza la integración del transmisor con los sistemas de control existentes, ya sean señales analógicas de 4-20 mA o protocolos digitales HART, BACnet o Modbus.

La selección de materiales influye en la longevidad y el rendimiento. Los componentes húmedos de acero inoxidable resisten la corrosión en entornos húmedos, mientras que las carcasas IP65 o superiores protegen los componentes electrónicos del polvo y la humedad. Considere las funciones de compensación de temperatura para instalaciones en espacios no acondicionados donde la temperatura ambiente varía significativamente.

¿No está seguro de cuáles son las especificaciones más importantes para su aplicación? Póngase en contacto con nosotros!

Mejores prácticas de instalación: Garantizar mediciones precisas y fiables

Una instalación correcta es tan importante como elegir el dispositivo adecuado. Entre los errores más comunes está el montaje de transmisores en lugares expuestos a vibraciones, temperaturas extremas o donde las tuberías crean trampas de humedad. En Soluciones de control de la presión de los sistemas HVACInstale los transmisores a la altura de los ojos para facilitar la lectura y el mantenimiento, asegurándose de que ambas tomas de presión sean accesibles.

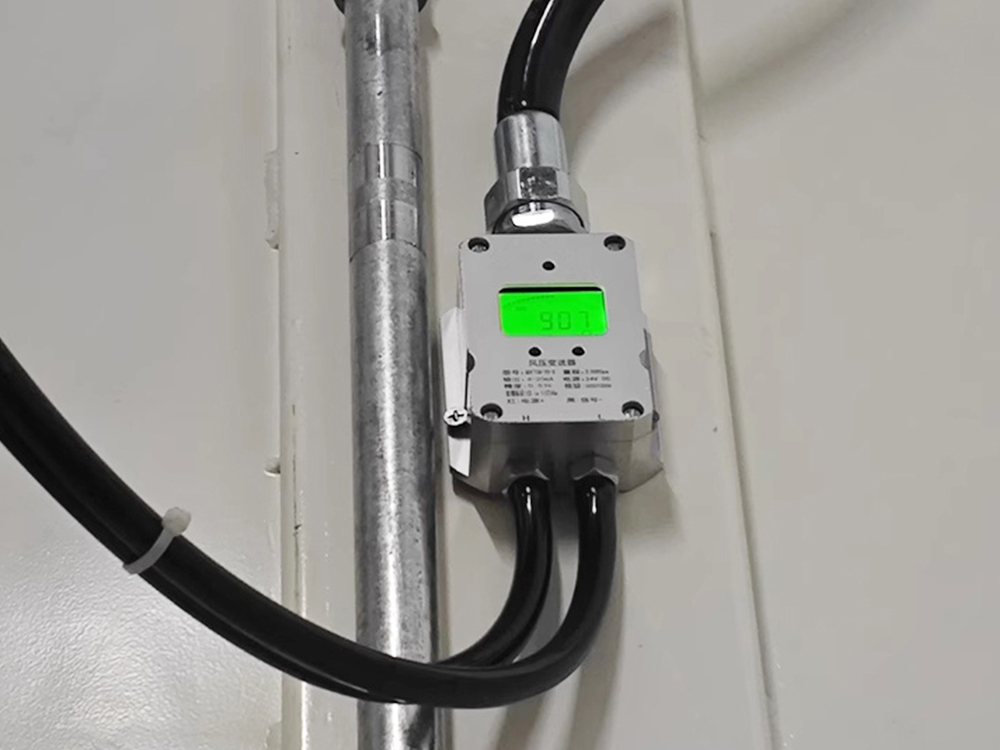

Instalación de un transmisor de presión diferencial para controlar el estado de los filtros y conductos de calefacción, ventilación y aire acondicionado.

La tubería de presión debe ser lo más corta posible, con curvas suaves en lugar de ángulos agudos que podrían crear errores de medición. Para aplicaciones con aire húmedo, instale trampas de humedad o tubos inclinados para evitar la acumulación de agua que podría bloquear las tomas de presión o dañar los elementos de detección. Muchos técnicos experimentados instalan pequeñas patas de goteo en los puntos bajos de los tramos de tubería para recoger la condensación.

La calibración a cero debe realizarse con ambas tomas de presión abiertas a la atmósfera, para garantizar que el transmisor lee cero cuando no existe diferencial. La verificación periódica de la calibración, normalmente anual para aplicaciones de calefacción, ventilación y aire acondicionado y semestral para sistemas críticos de salas blancas, mantiene la precisión a lo largo del tiempo.

Técnico que realiza la calibración sobre el terreno para garantizar una medición precisa de la presión diferencial.

¿Por qué es rentable controlar la presión diferencial?

Implantación global sensor diferencial de presión de aire proporciona beneficios cuantificables. La monitorización de los filtros por sí sola suele generar un ahorro energético de 15-30% al evitar la sobrecarga de los filtros y alargar la vida útil de los filtros en 20-40% gracias a la optimización de los plazos de sustitución. Para un edificio comercial de tamaño medio, esto se traduce en miles de dólares anuales en ahorros combinados de energía y mantenimiento.

En entornos de salas blancas, la garantía de cumplimiento que proporciona la supervisión continua de la presión evita costosas paradas de producción, rechazos de lotes y sanciones reglamentarias. Un solo caso de contaminación en la fabricación de productos farmacéuticos puede costar cientos de miles de euros en productos perdidos y reparaciones. control de la conformidad de las salas blancas una inversión esencial para mitigar los riesgos.

El mantenimiento predictivo que permite la supervisión continua reduce los fallos inesperados de los equipos al identificar los problemas en desarrollo antes de que provoquen paradas del sistema. Este enfoque proactivo minimiza los costes de las reparaciones de emergencia y prolonga la vida útil de los equipos.

Preguntas frecuentes

P: ¿Con qué frecuencia deben calibrarse los transmisores de presión diferencial?

R: Para aplicaciones HVAC, la verificación de calibración anual suele ser suficiente. Las aplicaciones críticas de salas blancas deben verificar la calibración cada 6 meses. No obstante, siga siempre los requisitos normativos específicos y las recomendaciones del fabricante.

P: ¿Qué diferencia hay entre un transmisor de presión diferencial y un presostato?

R: Un transmisor proporciona una salida analógica o digital continua proporcional a la diferencia de presión medida, lo que permite una supervisión y un control precisos. Un presostato es un dispositivo más sencillo que activa o desactiva una señal cuando la presión supera un umbral preestablecido. Los transmisores ofrecen más información y flexibilidad, pero cuestan más.

P: ¿Puede un transmisor de presión diferencial controlar varios filtros?

R: No, cada banco de filtros o punto supervisado requiere un transmisor específico, ya que el dispositivo mide la diferencia de presión entre dos puntos concretos. Sin embargo, varios transmisores pueden conectarse a un único sistema de monitorización o red de automatización de edificios.

P: ¿Qué causa la desviación de las lecturas de presión diferencial con el paso del tiempo?

R: Las causas más comunes son la degradación del elemento sensor, los efectos de la temperatura, la infiltración de humedad o los daños físicos. Los transmisores de calidad con compensación de temperatura y protección ambiental adecuada minimizan la deriva. La verificación periódica de la calibración detecta y corrige la desviación antes de que afecte al rendimiento del sistema.

P: ¿Son adecuados los transmisores inalámbricos de presión diferencial para aplicaciones de sala blanca?

R: Aunque la tecnología inalámbrica ha avanzado considerablemente, las aplicaciones críticas de salas blancas suelen seguir utilizando conexiones por cable por su fiabilidad y para evitar posibles interferencias electromagnéticas. Las soluciones inalámbricas funcionan bien para la monitorización de sistemas HVAC menos críticos, en los que es aceptable una pérdida ocasional de señal.

Control de precisión para un rendimiento óptimo

Los transmisores de presión diferencial representan una pequeña inversión que ofrece importantes beneficios en eficiencia energética, protección de equipos y cumplimiento de normativas. Tanto si optimiza el rendimiento de los sistemas de climatización como si mantiene entornos críticos de salas blancas, la selección e implementación adecuada de instrumentos de control de presión de calidad garantiza que sus sistemas funcionen de forma fiable dentro de las especificaciones.

A medida que avanzan las tecnologías de automatización de edificios e Industria 4.0, los transmisores de presión diferencial modernos ofrecen cada vez más funciones inteligentes como el autodiagnóstico, las alertas de mantenimiento predictivo y la integración perfecta con plataformas IoT, lo que hace que la supervisión de la presión de precisión sea más accesible y valiosa que nunca.
