Elegir el caudalímetro adecuado es fundamental para garantizar la precisión de las mediciones, mejorar la eficacia operativa y reducir los costes a largo plazo. En Pokcenserayudamos a clientes de todo el mundo a seleccionar las soluciones de medición de caudal más adecuadas para diversas aplicaciones industriales.

Esta guía paso a paso le explicará todo lo que necesita saber.

Definir el objetivo y los requisitos de la medición

Antes de seleccionar un caudalímetro, debe comprender claramente su aplicación.

•

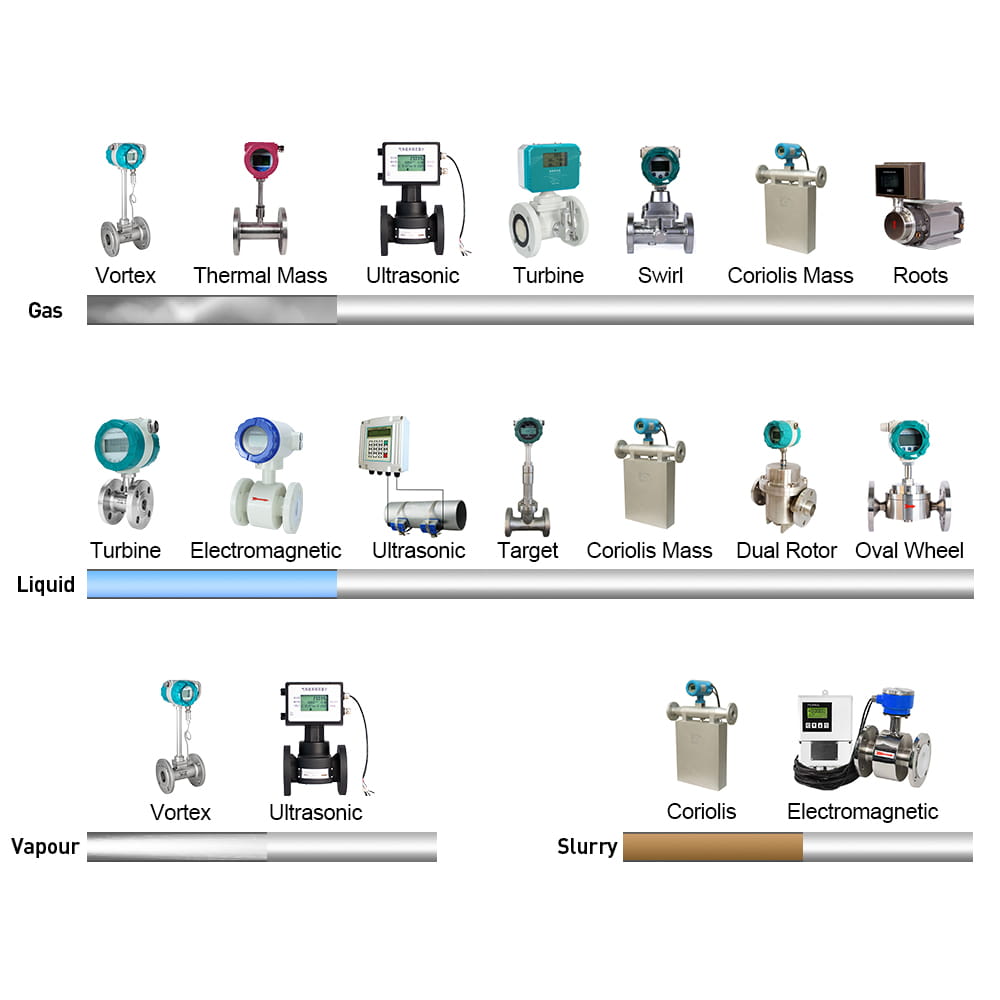

  Determine el objeto de medición:

Identifique el tipo de fluido que va a medir, ya sea líquido, gas o vapor, así como su composición y propiedades específicas, como la corrosividad, la conductividad y la viscosidad. Las diferentes propiedades de los fluidos tienen un impacto significativo en la selección del caudalímetro. Por ejemplo, los caudalímetros electromagnéticos son adecuados para medir líquidos conductores, mientras que los caudalímetros másicos Coriolis pueden medir fluidos de alta viscosidad.

•


  Defina el intervalo de medida:

Determine el rango de caudal necesario, incluidos los caudales máximo y mínimo. El rango de medición del caudalímetro seleccionado debe cubrir el rango de caudal real, y procurar mantener el caudal normal entre 30% y 70% del fondo de escala del caudalímetro para garantizar la precisión de la medición. Por ejemplo, si el caudal máximo es de 100 m³/h y el mínimo de 10 m³/h para el caudal de agua, deberá seleccionarse un caudalímetro con un rango adecuado.

•


  Determinar los requisitos de precisión de la medición:

Determine la precisión de medición necesaria en función de los requisitos específicos del proceso y del objetivo de la medición. En términos generales, para aplicaciones como la liquidación comercial y los experimentos de alta precisión que requieren una gran exactitud, pueden ser adecuados los caudalímetros con una exactitud de ±0,5% o superior, como los caudalímetros de turbina. Para aplicaciones de control de procesos con requisitos de precisión menos estrictos, pueden ser suficientes caudalímetros con una precisión de ±2% a ±5%, como los caudalímetros de vórtice.

Tenga en cuenta las condiciones de instalación

•


  Tamaño de la tubería:

Seleccione un caudalímetro del diámetro adecuado en función del diámetro interior de la tubería donde se instalará el caudalímetro. Por lo general, el diámetro del caudalímetro debe coincidir con el diámetro de la tubería. Sin embargo, en algunos casos especiales, puede seleccionarse un caudalímetro con un diámetro reducido o ampliado para satisfacer la precisión de la medición u otros requisitos. Por ejemplo, en tuberías de gran diámetro, puede seleccionarse un caudalímetro un tamaño inferior al diámetro de la tubería para mejorar la precisión de la medición, y pueden instalarse los reductores adecuados antes y después.

•


  Espacio de instalación:

Tenga en cuenta el espacio disponible in situ para el caudalímetro, incluida la longitud, la anchura y la altura. Algunos caudalímetros, como los ultrasónicos, requieren una gran sección de tubería recta, mientras que los rotativos tienen ciertos requisitos de altura para el espacio de instalación. Asegúrese de que el espacio disponible en el emplazamiento se ajusta a los requisitos de instalación del caudalímetro seleccionado.

•


  Método de instalación:

Determine el método de instalación del caudalímetro en función del trazado de la tubería y los requisitos del proceso, como horizontal, vertical o inclinado. Por ejemplo, los caudalímetros electromagnéticos suelen requerir una instalación horizontal, asegurándose de que el tubo de medición esté lleno de líquido. Los caudalímetros de vórtice, por su parte, tienen unos requisitos de instalación relativamente laxos, pero también requieren una sección de tubería recta.

Factores medioambientales

•


  Temperatura y presión:

Conozca el intervalo de temperatura y presión de funcionamiento del fluido y seleccione un caudalímetro que pueda soportar estas condiciones. Por ejemplo, para medir vapor a alta temperatura y presión, se necesita un caudalímetro resistente a altas temperaturas y presiones. Los caudalímetros de placa de orificio, por ejemplo, están especialmente diseñados para este fin. En el caso de fluidos criogénicos, hay que tener en cuenta si el material del caudalímetro se volverá quebradizo a bajas temperaturas.

•


  Humedad y corrosión:

Si el entorno de la instalación está sujeto a una humedad elevada o a gases corrosivos, debe seleccionarse un caudalímetro con el nivel de protección y la resistencia a la corrosión adecuados. Para entornos húmedos, puede seleccionarse un caudalímetro con carcasa impermeable. Para entornos corrosivos, como en plantas químicas, se recomienda un caudalímetro fabricado con materiales resistentes a la corrosión, como un caudalímetro electromagnético con revestimiento de PTFE.

•


  Interferencias electromagnéticas:

Si hay fuertes fuentes de interferencias electromagnéticas en el emplazamiento, como grandes motores y transformadores, debe seleccionarse un caudalímetro con una fuerte resistencia a las interferencias electromagnéticas, como uno que utilice tecnología de blindaje y circuitos antiinterferencias, para garantizar la precisión y estabilidad de la medición.

Considerar la economía

•


  Coste de adquisición:

El precio de los distintos tipos de caudalímetros varía considerablemente. Considere el coste global, siempre que se cumplan los requisitos de medición. En general, los caudalímetros de desplazamiento positivo y Coriolis son relativamente caros, mientras que los caudalímetros de presión diferencial son relativamente baratos. Por ejemplo, en las pequeñas empresas donde los sistemas de medición de agua no requieren una precisión extremadamente alta, los caudalímetros de placa de orificio pueden ser una opción más asequible.

•


  Coste de explotación:

Esto incluye el consumo de energía del caudalímetro y los costes de mantenimiento. Por ejemplo, los caudalímetros electromagnéticos consumen menos energía, pero requieren inspecciones periódicas de los electrodos para detectar posibles contaminaciones. Por otro lado, los caudalímetros vortex no tienen piezas móviles y sus costes de mantenimiento son relativamente bajos, pero pueden experimentar una disminución de la precisión de medición a caudales bajos, lo que provoca mediciones imprecisas y un aumento de los costes de explotación.

•


  Vida útil:

Seleccionar un caudalímetro con una larga vida útil puede reducir los costes a largo plazo. Los caudalímetros fiables fabricados con materiales de alta calidad, como los caudalímetros flotantes de tubo metálico, pueden durar más tiempo en condiciones de funcionamiento normales, lo que reduce la frecuencia de sustitución y los costes generales.

Otros factores

•


  Método de salida de señal:

En función de los requisitos del sistema de control, seleccione un caudalímetro con un método de salida de señal adecuado, como analógico de 4-20 mA, de impulsos o digital (como HART, Profibus, etc.). Si el sistema de control utiliza un DCS, generalmente se requiere que el caudalímetro tenga una salida de señal digital para facilitar la comunicación con el sistema y la transmisión de datos.

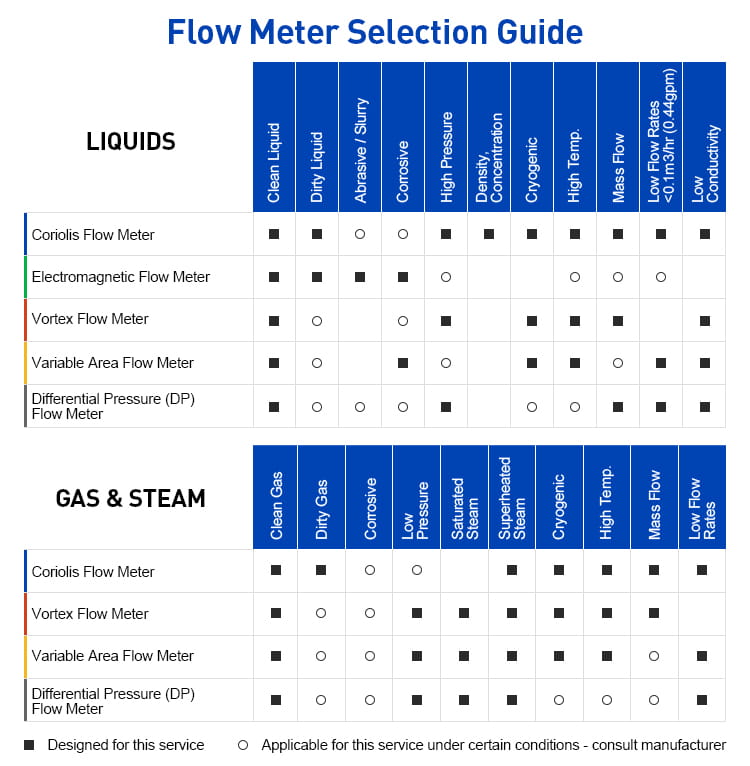

Por último, se adjunta un cuadro de selección de caudalímetros para su consulta.

¿Por qué elegir Pokcenser?

• Amplia gama de soluciones de caudalímetros
• Asistencia OEM y ODM
• Experiencia mundial en exportación
• Precios competitivos
• Apoyo técnico a la selección

Póngase en contacto con Pokcenser hoy mismo para obtener una recomendación de caudalímetro personalizada.

PREGUNTAS FRECUENTES

Q1. ¿Cuál es el mejor caudalímetro para el agua?

R: Los caudalímetros electromagnéticos son ideales para líquidos conductores como el agua por su precisión y bajo mantenimiento.

Q2. ¿Cómo elegir el tamaño adecuado del caudalímetro?

R: Haga coincidir el tamaño del medidor con el diámetro de su tubería, pero a veces un tamaño menor mejora la precisión con los reductores.

Q3. ¿Qué caudalímetro es más preciso?

R: Los caudalímetros másicos Coriolis ofrecen la máxima precisión (hasta ±0,1%).

Q4. ¿Qué factores influyen en la selección del caudalímetro?

R: Los factores clave son el tipo de fluido, el intervalo de caudal, la precisión, las condiciones de instalación y el presupuesto.

Q5. ¿Puede Pokcenser ayudar en la selección?

R: Sí, Pokcenser ofrece soporte técnico profesional y soluciones personalizadas para clientes de todo el mundo.
