Control del nivel de agua: Guía de rendimiento, costes y sensores

El control del nivel de agua es un elemento central de innumerables operaciones industriales, y equivocarse cuesta más de lo que la mayoría de la gente cree. Desbordamientos, bombas que funcionan en seco, despilfarro de recursos... no son riesgos abstractos. Aparecen en los registros de mantenimiento, los informes de cumplimiento y las reuniones presupuestarias. El reto no es sólo medir el agua, sino adaptar la tecnología de sensores adecuada a las condiciones específicas y mantener los costes a largo plazo bajo control. Ese equilibrio entre rendimiento y economía es el que rige la mayoría de las decisiones que aquí se tratan.

Por qué es importante controlar con precisión el nivel de agua en las operaciones industriales

El control del nivel de agua en la industria afecta a la estabilidad de los procesos, la longevidad de los equipos y el cumplimiento de la normativa de formas que se agravan con el tiempo. Una medición precisa evita desbordamientos que dañan los equipos y generan responsabilidades medioambientales. Protege las bombas del funcionamiento en seco, que provoca fallos prematuros. También optimiza la cantidad de agua, energía y productos químicos que se utilizan en un proceso determinado.

Los principios subyacentes de la medición de nivel varían según la tecnología, pero suelen consistir en detectar propiedades físicas: la presión ejercida por una columna de agua, los cambios de capacitancia cuando el líquido sube entre los electrodos o el tiempo de reflexión de las ondas sonoras y de radio que rebotan en una superficie. Cada método tiene sus ventajas y desventajas, que se hacen evidentes una vez que se comprende qué mide realmente el sensor y cómo interfieren los factores ambientales en esa medición.

La automatización del control de procesos depende de la fiabilidad de los datos de nivel. Cuando los sensores se desvían o fallan, la calidad del producto se resiente, el consumo de energía aumenta y los protocolos de seguridad no funcionan. La cuestión no es si invertir o no en la monitorización del nivel de agua, sino qué tecnología se adapta a la aplicación y cuáles son los costes reales a lo largo de los años de funcionamiento.

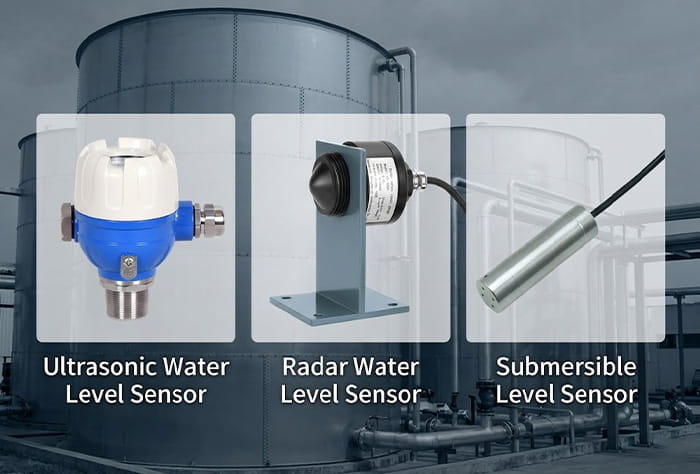

Tecnologías de sensores y dónde funciona mejor cada una

La selección del sensor de nivel adecuado determina si un sistema de control del nivel de agua proporciona datos fiables o se convierte en un quebradero de cabeza para el mantenimiento. Cada tecnología se comporta bien en determinadas condiciones y tiene dificultades en otras.

Transmisores de nivel ultrasónicos emiten ondas sonoras y miden el tiempo que tarda en volver el eco. Como nunca tocan el líquido, funcionan bien con medios corrosivos y evitan problemas de contaminación. Los modelos PWL-U201 y PWL-U202 de Pokcenser consiguen zonas ciegas de tan sólo 0,03-0,15 m y una precisión de entre ±1 mm y ±1,5 mm, lo que los hace prácticos para tanques pequeños y control de bebidas donde la precisión es importante. Sin embargo, la espuma, el vapor y los gradientes de temperatura pronunciados interfieren en las lecturas ultrasónicas, por lo que las aplicaciones con estas condiciones requieren enfoques diferentes.

Sensores de nivel radar utilizan ondas electromagnéticas en lugar de sonido. Las oscilaciones de temperatura, los cambios de presión y el vapor no les afectan como a los sensores ultrasónicos. En algunas configuraciones, el radar también mide a través de los techos de los tanques. Esta tecnología tiene un coste inicial más elevado, pero puede utilizarse en entornos difíciles en los que los sensores ultrasónicos requerirían una recalibración o sustitución constantes.

Sensores de nivel hidrostáticos se sumergen en el líquido y miden la presión ejercida por la columna de agua sobre ellos. El PWP412-T3 de Pokcenser tiene protección IP68 y salida SDI-12, por lo que es adecuado para aplicaciones de transmisores de nivel de agua en pozos profundos y monitorización de aguas subterráneas. Estos sensores proporcionan una medición continua y resisten bien el paso del tiempo, pero requieren un contacto directo con el líquido. Los cambios de densidad en el medio afectan a las lecturas, por lo que las aplicaciones con composición variable del líquido necesitan compensación o tecnologías alternativas.

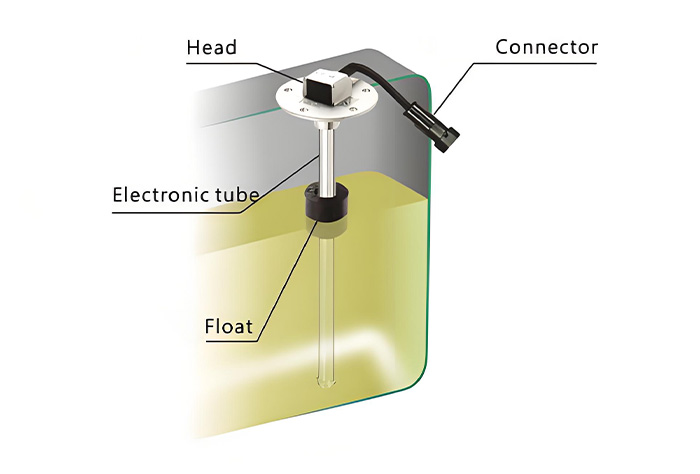

Interruptores de nivel de flotador utilizan un flotador que sube y baja con la superficie del líquido, activando un interruptor en puntos preestablecidos. Es sencillo, barato y fiable para la detección puntual de nivel. Sin embargo, las piezas mecánicas se desgastan con el tiempo y los líquidos viscosos o los residuos pueden atascar el mecanismo. Los interruptores de flotador funcionan para alarmas básicas de nivel alto y bajo, pero no proporcionan una medición continua.

Sensores de nivel capacitivos detectan cambios en la capacitancia a medida que el líquido llena el espacio entre los electrodos o entre un electrodo y la pared del depósito. Funcionan tanto con líquidos conductores como no conductores y sirven para la detección de nivel continua o puntual. Los transmisores de nivel capacitivos toleran condiciones adversas y, en algunos diseños, miden a través de las paredes del depósito.

Los factores ambientales -temperaturas extremas, variaciones de presión, espuma, turbulencias- reducen el campo de tecnologías adecuadas para cualquier aplicación. Una calibración adecuada del sensor mantiene la precisión de la medición del nivel de agua a lo largo del tiempo, pero la elección inicial de la tecnología determina el esfuerzo de calibración que requiere el sistema.

Adaptación de la tecnología de sensores a los requisitos de la aplicación

La elección del sensor de nivel de agua adecuado empieza por comprender lo que realmente exige la aplicación. El tipo de líquido es importante: los productos químicos corrosivos descartan los sensores con componentes metálicos expuestos, a menos que dichos componentes lleven los revestimientos adecuados. Los rangos de temperatura y presión eliminan las tecnologías que no pueden soportar los extremos. Las clasificaciones de zonas peligrosas requieren sensores a prueba de explosiones con certificaciones como ATEX.

El rango de medición, la precisión requerida, las señales de salida (4-20 mA, RS485 Modbus RTU y otras) y la compatibilidad de materiales son factores que influyen en la decisión. Un sensor que funciona perfectamente en un depósito de agua limpia puede fallar en cuestión de meses en una aplicación de aguas residuales. La gama de productos de Pokcenser cubre diversas aplicaciones industriales, pero el proceso de selección sigue exigiendo ajustar las especificaciones a las condiciones.

Coste total de propiedad y rendimiento de la inversión

El precio de compra inicial es sólo una parte de la historia. El coste total de propiedad de los sistemas de control del nivel de agua incluye la instalación, los gastos operativos, el mantenimiento y los costes de sustitución repartidos a lo largo de la vida útil del sensor. Un sensor barato que falla con frecuencia o requiere una recalibración constante suele costar más a lo largo de cinco años que un sensor de primera calidad que funciona de forma fiable con una atención mínima.

Los interruptores de nivel de flotador ilustran esta disyuntiva. El coste inicial es bajo, pero el desgaste mecánico aumenta los gastos de mantenimiento y acorta la vida útil en comparación con las tecnologías sin contacto. Los sensores ultrasónicos cuestan más al principio, pero requieren menos mantenimiento y duran más. Los sensores de radar de alta precisión tienen el precio de compra más elevado, pero ofrecen una precisión superior con unos costes de mantenimiento mínimos.

Evaluar el coste en función del rendimiento de las distintas tecnologías

Los sensores ultrasónicos como el PWL-U201 de Pokcenser son asequibles y precisos para muchas aplicaciones estándar. Superan a los interruptores de flotador en precisión y fiabilidad a la vez que cuestan menos que un radar. Los sensores hidrostáticos como el PWP412-T3 ofrecen una gran precisión y durabilidad para aplicaciones sumergibles, lo que los convierte en sólidas inversiones a largo plazo para la monitorización de aguas subterráneas y tanques profundos.

La evaluación se reduce al entorno operativo, la precisión requerida y la tolerancia al mantenimiento. Un sensor que cuesta el doble pero dura tres veces más con la mitad de mantenimiento representa sensores de mejor nivel de ingeniería de valor que la alternativa más barata. Haciendo números a lo largo de un periodo de servicio realista se puede saber qué opción cuesta menos.

Prácticas de instalación, calibración y mantenimiento

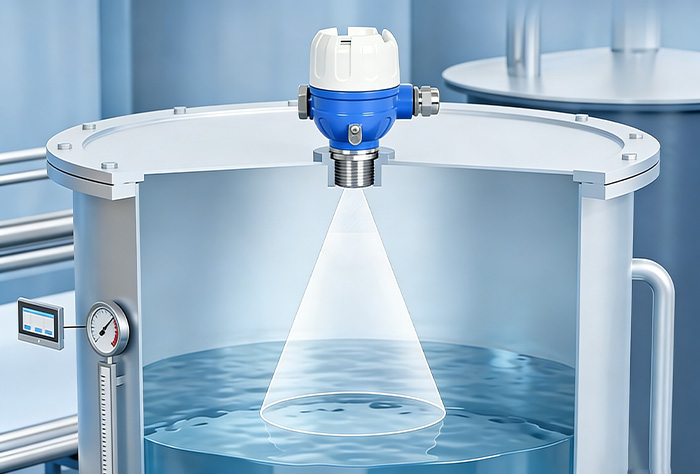

Una instalación adecuada sienta las bases para un control preciso del nivel del agua. La posición del sensor afecta a las lecturas: los sensores ultrasónicos necesitan un camino despejado hacia la superficie del líquido, sin obstrucciones que creen ecos falsos. Las conexiones eléctricas deben ser seguras y estar protegidas de la humedad. La protección física evita daños por movimiento del equipo o impactos accidentales.

La calibración del sensor de nivel compensa la desviación del sensor y los cambios en las condiciones del proceso. El procedimiento suele consistir en comparar las lecturas del sensor con niveles de referencia conocidos y ajustar los parámetros hasta que las lecturas coincidan. El controlador en línea del medidor de TDS PT6500 y el electrodo y medidor de cloro residual CS5530C de Pokcenser incluyen múltiples funciones de calibración automática que simplifican este trabajo.

El mantenimiento preventivo de los sensores de nivel implica inspecciones rutinarias, limpieza y comprobaciones de las conexiones. La limpieza del diafragma en un sensor hidrostático o de la cara del transductor en un sensor ultrasónico evita acumulaciones que degradan el rendimiento. La detección precoz de problemas de cableado o montaje evita fallos de medición durante operaciones críticas.

Las consideraciones de mantenimiento a largo plazo de los equipos industriales de control del nivel de agua incluyen la programación de la recalibración a intervalos adecuados, la planificación de la sustitución de componentes a medida que envejecen los sensores y la supervisión de las actualizaciones de software que mejoran la funcionalidad. Las capacidades de diagnóstico remoto ayudan a identificar problemas antes de que causen tiempos de inactividad.

Integración de IIoT y capacidades de supervisión remota

La automatización industrial moderna depende cada vez más de soluciones de nivel de agua IIoT que transmiten datos a sistemas de control centrales o plataformas en la nube. La supervisión remota del nivel de agua reduce la intervención manual, proporciona visibilidad en tiempo real y permite realizar análisis que no serían prácticos con lecturas manuales periódicas.

Los sensores de nivel inalámbricos envían datos sin necesidad de tender cables a cada punto de medición. El PWP412-T3 de Pokcenser con salida SDI-12 se integra sin problemas en estos sistemas. El análisis de datos para la medición de nivel identifica patrones, señala anomalías y predice problemas potenciales antes de que causen fallos. Esta capacidad respalda las estrategias de mantenimiento predictivo que minimizan el tiempo de inactividad y reducen los costes operativos.

El cambio hacia sensores conectados modifica la forma en que las instalaciones gestionan la supervisión del nivel de agua. En lugar de que los técnicos recorran rutas para comprobar los medidores, los operarios controlan los cuadros de mando que muestran los niveles actuales, las tendencias históricas y las alertas de condiciones que requieren atención.

Aplicaciones industriales y ejemplos operativos

El control del nivel del agua tiene distintos fines en función del sector, pero la necesidad subyacente de realizar mediciones fiables se mantiene constante.

Tratamiento de aguas y aguas residuales Las instalaciones utilizan el control de nivel en tanques de tratamiento, clarificadores y estaciones de bombeo para evitar desbordamientos y optimizar la dosificación de productos químicos. Los instrumentos de Pokcenser se utilizan ampliamente en aplicaciones de agua y aguas residuales en las que la precisión afecta a la calidad del tratamiento y al cumplimiento de la normativa.

Petróleo y gas supervisan el petróleo crudo, los productos refinados y las aguas residuales en tanques de almacenamiento y separadores. Unos niveles precisos facilitan la gestión de inventarios y evitan incidentes de seguridad por sobrellenado o vaciado de depósitos.

Química y petroquímica dependen de los sensores de nivel para gestionar sustancias químicas peligrosas, mantener la contención y controlar los procesos de reacción en tanques químicos en los que los errores de medición crean riesgos para la seguridad.

Alimentación y bebidas requiere una medición higiénica del nivel en recipientes de mezcla, tanques de procesamiento y silos de almacenamiento. La prevención de la contaminación y la consistencia del producto dependen de sensores que cumplan las normas sanitarias.

Minería utilizan la monitorización del nivel de agua en sumideros, balsas de residuos y sistemas de desagüe. Tanto la seguridad operativa como el cumplimiento de la normativa medioambiental dependen de que se conozca el nivel de agua en cada momento.

Los sensores de nivel ultrasónicos y los transmisores de nivel sumergibles de Pokcenser funcionan en estas aplicaciones de automatización industrial, lo que demuestra la versatilidad que ofrece una amplia gama de productos diseñados para condiciones variadas.

Preguntas frecuentes sobre el control del nivel del agua

¿Qué factores influyen en la precisión de los sistemas de control del nivel del agua?

El tipo de sensor establece la precisión de referencia: cada tecnología tiene unos límites de precisión inherentes que no se superan por mucho que se calibre. Las condiciones ambientales afectan considerablemente a las lecturas: las fluctuaciones de temperatura provocan la desviación de los sensores, la humedad interfiere con algunos componentes electrónicos y la espuma o las turbulencias en la superficie del líquido crean lecturas falsas en los sensores sin contacto. La frecuencia de calibración determina la capacidad del sistema para compensar los cambios graduales. El propio líquido también es importante: las variaciones de densidad y viscosidad afectan a los sensores hidrostáticos, mientras que la conductividad influye en las mediciones capacitivas. La calidad de la instalación, en particular la posición del sensor con respecto a la superficie del líquido y la geometría del depósito, influye directamente en la resolución de la medición.

¿Cómo se comparan las distintas tecnologías de sensores de nivel de agua en términos de coste y rendimiento?

Los sensores de flotador son los menos costosos por adelantado, pero requieren un mayor mantenimiento debido al desgaste mecánico. Los sensores ultrasónicos equilibran un coste moderado con una buena precisión para aplicaciones sin excesiva espuma o vapor. Los sensores de radar requieren una mayor inversión inicial, pero ofrecen una precisión superior y un menor mantenimiento en entornos difíciles en los que la temperatura, la presión o el vapor afectarían a otras tecnologías. Los sensores hidrostáticos sumergibles ofrecen una medición continua rentable en depósitos profundos con una excelente estabilidad a largo plazo, aunque requieren un contacto directo con el líquido. El coste total de propiedad a lo largo del periodo de servicio previsto proporciona una comparación más clara que el precio de compra por sí solo, ya que los costes de mantenimiento y sustitución suelen superar la inversión original.

¿Cuáles son las consideraciones de mantenimiento a largo plazo de los equipos industriales de control del nivel de agua?

El mantenimiento preventivo se centra en la limpieza rutinaria del sensor para evitar acumulaciones que impidan lecturas precisas. Las aguas residuales y los entornos corrosivos requieren una limpieza más frecuente que las aplicaciones de agua limpia. Los calendarios de recalibración varían según el tipo de sensor y la estabilidad de la aplicación: algunas instalaciones requieren comprobaciones mensuales, mientras que otras mantienen la calibración durante un año o más. Las actualizaciones de software mejoran ocasionalmente la funcionalidad o solucionan problemas. La planificación de la sustitución de componentes evita fallos inesperados; conocer la vida útil prevista de diafragmas, transductores y componentes electrónicos permite programar la sustitución antes de que se produzca un fallo. Las capacidades de diagnóstico remoto reducen la necesidad de inspecciones físicas y detectan los problemas antes de lo que lo harían las comprobaciones manuales periódicas.

¿Puede Pokcenser Automation proporcionar soluciones personalizadas de monitoreo de nivel de agua para aplicaciones industriales únicas?

Pokcenser Automation ofrece asistencia OEM/ODM para aplicaciones en las que los productos estándar no encajan. El equipo de ingeniería evalúa las propiedades de los líquidos, las condiciones ambientales y los requisitos de integración para diseñar soluciones que se ajusten a las necesidades operativas específicas. Este proceso de consulta garantiza que los sensores y transmisores de nivel funcionen de forma fiable en el entorno operativo real, en lugar de limitarse a cumplir especificaciones genéricas. La personalización tiene en cuenta las geometrías inusuales de los depósitos, los requisitos de salida no estándar, los materiales especializados para la compatibilidad química y la integración con los sistemas de control existentes.

¿Qué certificaciones tienen los sensores de nivel de agua de Pokcenser para uso industrial?

Los sensores de nivel de agua de Pokcenser cuentan con la certificación CE de conformidad con los requisitos europeos de seguridad, salud y medio ambiente. La aprobación ATEX cubre el despliegue en atmósferas potencialmente explosivas, donde son obligatorios los sensores para zonas peligrosas. Las normas de fabricación ISO regulan la calidad de la producción. La conformidad RoHS restringe las sustancias peligrosas en los componentes electrónicos. Estas certificaciones cumplen los requisitos normativos de todos los sectores y regiones, lo que permite su implantación en instalaciones en las que se requiere documentación de certificación para las auditorías de conformidad.

Asóciese con Pokcenser Automation para obtener soluciones expertas de supervisión del nivel de agua

La monitorización precisa y fiable del nivel de agua mejora los procesos industriales de una forma que se refleja en los datos operativos y en los presupuestos de mantenimiento. Pokcenser Automation aporta más de una década de experiencia, calidad certificada y asistencia especializada para ayudarle a encontrar la tecnología de sensores adecuada para su aplicación específica. Desde la evaluación inicial hasta la asistencia a largo plazo, nos centramos en soluciones que ofrezcan un valor cuantificable. Póngase en contacto con nuestro equipo para una consulta o para explorar la gama completa de sensores de nivel y soluciones de automatización industrial.
