Transmisores de presión a prueba de explosiones para zonas peligrosas

Los entornos industriales suelen presentar peligros inherentes, en particular los relacionados con gases, vapores, polvos o fibras inflamables. En estas zonas peligrosas, el riesgo de explosión requiere equipos especializados. Entendemos la importancia crítica de una medición de presión fiable en estos entornos, donde una simple chispa o un sobrecalentamiento pueden desencadenar sucesos catastróficos. Nuestra experiencia se centra en ofrecer soluciones robustas que garanticen tanto la seguridad como la continuidad operativa.

Comprender la necesidad crítica de transmisores de presión a prueba de explosiones

1. Definición de las zonas peligrosas y su clasificación

Las zonas peligrosas son áreas en las que existen sustancias inflamables en cantidades suficientes para crear una atmósfera explosiva. Las normas internacionales clasifican estas zonas en función de la probabilidad y duración de la presencia de dichas sustancias. Por ejemplo, las directivas ATEX en Europa y el Código Eléctrico Nacional (NEC) en Norteamérica definen diferentes zonas y divisiones. Las áreas de Zona 0/División 1 tienen una presencia continua o frecuente de atmósferas explosivas, mientras que las áreas de Zona 2/División 2 tienen una presencia infrecuente o de corta duración. Comprender estas clasificaciones es fundamental para especificar el equipo adecuado.

2. Los riesgos inherentes a los equipos estándar en entornos volátiles

Los equipos industriales estándar, incluidos los transmisores de presión convencionales, pueden generar calor, chispas o radiación electromagnética. En un entorno volátil, estas fuentes de energía aparentemente menores pueden encender gases inflamables, vapores o nubes de polvo. Las consecuencias van desde graves daños en los equipos y paradas de producción hasta lesiones graves o víctimas mortales. Por lo tanto, el uso de equipos no certificados en zonas peligrosas plantea riesgos inaceptables para el personal, los bienes y el medio ambiente.

3. Por qué el diseño a prueba de explosiones es esencial para la seguridad y el cumplimiento de la normativa

El diseño a prueba de explosiones mitiga estos riesgos impidiendo que las fuentes de ignición interactúen con atmósferas inflamables. Esto implica encapsular las posibles fuentes de ignición, limitar los niveles de energía o emplear barreras de seguridad intrínsecas. El cumplimiento de normas internacionales como ATEX e IECEx no es una mera recomendación, sino un imperativo legal y ético. Estas certificaciones confirman que los equipos han sido sometidos a rigurosas pruebas y cumplen estrictos requisitos de seguridad para su funcionamiento en entornos peligrosos específicos. Garantizar la seguridad en zonas peligrosas exige equipos certificados. Si está interesado, consulte 《Seguridad en zonas peligrosas: Uso de sensores a prueba de explosiones》.

Principales características y tecnologías de los transmisores de presión a prueba de explosiones

1. Exploración de los distintos métodos y normas de protección contra explosiones (ATEX, IECEx, etc.)

Varios métodos de protección garantizan el funcionamiento seguro de los equipos eléctricos en zonas peligrosas.
1. Envolventes antideflagrantes (Ex d): Este método contiene una explosión dentro de la envolvente, impidiendo la propagación de la llama a la atmósfera exterior. La envolvente debe soportar la presión interna de la explosión y enfriar suficientemente los gases calientes.
2. Seguridad intrínseca (Ex i): Este método limita la energía eléctrica y térmica a un nivel demasiado bajo para encender una atmósfera inflamable. Los circuitos intrínsecamente seguros están diseñados con barreras que restringen la corriente y la tensión.
3. Mayor seguridad (Ex e): Este método evita las chispas y las temperaturas excesivas en equipos eléctricos que no producen chispas ni superficies calientes en funcionamiento normal. Se centra en una construcción robusta y mayores distancias de fuga.
4. Presurización (Ex p): Este método mantiene un gas protector (por ejemplo, aire o gas inerte) dentro de la envolvente a una presión superior a la de la atmósfera peligrosa circundante, impidiendo la entrada de sustancias inflamables.
5. Inmersión en aceite (Ex o) y llenado de polvo (Ex q): Estos métodos aíslan las posibles fuentes de ignición sumergiéndolas en aceite o incrustándolas en material granular.

Entre las principales normas internacionales figuran ATEX (Atmosphères Explosibles) para la Unión Europea e IECEx (Sistema de certificación de equipos para uso en atmósferas explosivas de la Comisión Electrotécnica Internacional), que goza de reconocimiento mundial. Ambas proporcionan un marco para certificar los equipos utilizados en ubicaciones peligrosas.

2. Cómo los materiales de construcción robustos garantizan la durabilidad y la seguridad

Los materiales utilizados en los transmisores de presión a prueba de explosiones son cruciales tanto para la seguridad como para la longevidad. Utilizamos acero inoxidable de alta calidad (por ejemplo, 316L) para las carcasas y las piezas húmedas, que ofrece una resistencia superior a la corrosión frente a productos químicos agresivos y condiciones ambientales duras. El diseño suele incorporar carcasas herméticamente selladas, vidrio reforzado y robustos prensaestopas para evitar la entrada de sustancias peligrosas y contener cualquier ignición interna. Estos materiales garantizan la integridad estructural y mantienen el concepto de protección contra explosiones durante toda la vida útil del dispositivo.

3. Comprender los principios de medición para obtener datos precisos y fiables

Los transmisores de presión antideflagrantes emplean varios principios de medición para garantizar la precisión y la fiabilidad.

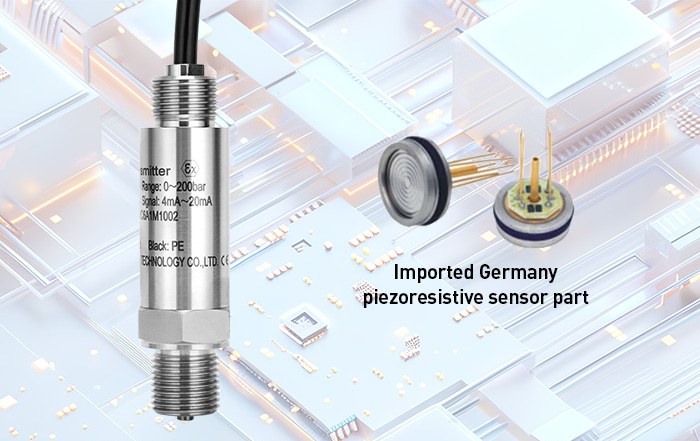

1. Piezoresistivo: Estos sensores utilizan un diafragma con galgas extensométricas que cambian de resistencia bajo presión. Nuestros sensores de presión piezoresistivos ofrecen una gran precisión y estabilidad.
2. Capacitiva: Estos sensores miden la presión detectando los cambios de capacitancia entre un diafragma y un electrodo fijo.
3. Capa fina: Se deposita una fina película de material sobre un sustrato y su resistencia cambia con la presión aplicada.
4. Cerámica: Los diafragmas cerámicos ofrecen una excelente resistencia y estabilidad química, por lo que son adecuados para medios corrosivos. Considere nuestros sensores de presión cerámicos para aplicaciones específicas.

Estos principios, combinados con el procesamiento avanzado de señales, proporcionan lecturas de presión precisas y estables, fundamentales para el control seguro de procesos en entornos peligrosos.

4. Protocolos de comunicación avanzados para una integración perfecta del sistema

Los transmisores de presión antideflagrantes modernos admiten varios protocolos de comunicación para una integración eficaz en los sistemas de control industrial.
1. 4-20 mA: Este bucle de corriente analógico es un estándar industrial de larga tradición, que proporciona una transmisión fiable de la señal a largas distancias y ventajas intrínsecas de seguridad.
2. HART (Transductor remoto direccionable en autopista): HART combina la señalización analógica de 4-20 mA con la comunicación digital, lo que permite la transmisión simultánea de variables de proceso e información de diagnóstico.
3. Modbus: Este protocolo de comunicación en serie permite un sólido intercambio de datos entre dispositivos y sistemas de control, y a menudo se utiliza junto con RS485.
4. Bus de campo (por ejemplo, Foundation Fieldbus, Profibus): Estos protocolos de comunicación digital ofrecen funciones de control avanzadas, cableado reducido y diagnósticos mejorados para la automatización de procesos complejos.

Estos protocolos garantizan que los datos críticos de presión se transmiten de forma precisa y segura a las salas de control, lo que permite una supervisión en tiempo real y una respuesta rápida a las desviaciones del proceso.

Selección del transmisor de presión a prueba de explosiones adecuado para su aplicación

1. Evaluación de las condiciones ambientales y los requisitos del proceso

La selección del transmisor de presión antideflagrante adecuado requiere una evaluación exhaustiva de las condiciones ambientales específicas y de los requisitos del proceso.
1. Clasificación de zona peligrosa: Determine con precisión la zona (por ejemplo, Zona 0, 1, 2) o división (por ejemplo, División 1, 2) y el grupo de gas/polvo donde funcionará el transmisor.
2. Medio de proceso: Tenga en cuenta la compatibilidad química de las piezas húmedas con el fluido de proceso, incluida su corrosividad, temperatura y rango de presión.
3. Límites de temperatura y presión: Asegúrese de que los márgenes de temperatura y presión de funcionamiento del transmisor coinciden o superan las condiciones del proceso, incluidas las posibles desviaciones.
4. Vibraciones y choques: Evalúe el nivel de tensión mecánica que experimentará el transmisor y seleccione un dispositivo con la robustez adecuada.
5. Precisión y tiempo de respuesta: Definir la precisión de medición y la velocidad de respuesta necesarias para un control eficaz del proceso.

Esta evaluación exhaustiva garantiza que el transmisor elegido funcione de forma fiable y segura en la aplicación prevista.

2. Correspondencia de las especificaciones del transmisor con las clasificaciones específicas de zonas peligrosas

La adecuación de las especificaciones del transmisor a las clasificaciones de zonas peligrosas es primordial para la seguridad. Cada clasificación de zona peligrosa (por ejemplo, Ex d, Ex ia, Ex ib) dicta unos requisitos de diseño y construcción específicos para el equipo. Por ejemplo, un transmisor para Zona 0 (presencia continua de atmósfera explosiva) debe cumplir los requisitos de seguridad intrínseca más estrictos (Ex ia), que garantizan que, incluso en condiciones de fallo, la energía sea demasiado baja para provocar una ignición. Para la Zona 1 o la Zona 2, puede ser adecuada la protección antideflagrante (Ex d) o de seguridad aumentada (Ex e), en función de la evaluación de riesgos específica. Ofrecemos una gama de sensores antideflagrantes diseñados para cumplir diversos requisitos de zonas peligrosas.

3. Consideración de las certificaciones y el cumplimiento de la normativa para las operaciones mundiales

Para las operaciones globales, es crucial comprender y cumplir las distintas certificaciones regionales e internacionales.
1. ATEX: Obligatorio para los equipos utilizados en zonas peligrosas dentro de la Unión Europea.
2. IECEx: Sistema internacional que facilita el comercio de equipos y servicios para su uso en atmósferas explosivas.
3. UL/CSA: Certificaciones necesarias para los mercados norteamericanos.
4. EAC (TR CU): Necesario para la Unión Económica Euroasiática.

Estas certificaciones garantizan que los equipos cumplen la normativa de seguridad local y pueden instalarse y utilizarse legalmente. Nuestros productos están homologados con los certificados CE, ATEX, ISO y RoHS, lo que demuestra nuestro compromiso con el cumplimiento de las normas mundiales y de seguridad.

4. La importancia de las buenas prácticas de instalación y mantenimiento

Una instalación adecuada y un mantenimiento continuo son tan vitales como el propio diseño a prueba de explosiones.
1. Personal cualificado: Sólo técnicos certificados y experimentados deben instalar y mantener equipos a prueba de explosiones.
2. Cumplimiento de las normas: Siga las directrices del fabricante y los códigos nacionales/internacionales pertinentes (por ejemplo, la serie IEC 60079) para el cableado, la conexión a tierra y el montaje.
3. Inspecciones periódicas: Realice inspecciones visuales y funcionales rutinarias para identificar cualquier daño, corrosión o modificación no autorizada.
4. Calibración: Recalibre periódicamente los transmisores para mantener la precisión de las mediciones.
5. Documentación: Mantenga registros detallados de las actividades de instalación, mantenimiento e inspección.

Estas prácticas garantizan la integridad permanente de la protección contra explosiones y prolongan la vida útil del equipo.

Aplicaciones industriales de los transmisores de presión a prueba de explosiones

1. Mejora de la seguridad y la eficiencia en las operaciones de petróleo y gas

La industria del petróleo y el gas implica intrínsecamente hidrocarburos altamente inflamables, por lo que los equipos a prueba de explosiones son indispensables. Los transmisores de presión controlan parámetros críticos en los procesos de perforación, refinado y transporte. Garantizan el funcionamiento seguro de tuberías, tanques de almacenamiento y unidades de procesamiento, evitando situaciones de sobrepresión que podrían provocar fugas o explosiones. Su rendimiento fiable contribuye tanto a la seguridad como a la eficacia operativa en estos exigentes entornos.

2. Garantizar un control fiable de los procesos en las plantas químicas y petroquímicas

Las plantas químicas y petroquímicas manipulan una amplia gama de sustancias volátiles y corrosivas. Los transmisores de presión a prueba de explosiones son esenciales para controlar la presión en reactores, columnas de destilación y recipientes de almacenamiento. Proporcionan datos exactos para un control preciso de los procesos, evitando situaciones peligrosas como reacciones fuera de control o fallos de los equipos. Su robusta construcción y sus características de seguridad certificadas son fundamentales para mantener un funcionamiento continuo y seguro en el sector químico.

3. Control crítico en la fabricación y el almacenamiento de productos farmacéuticos

La fabricación de productos farmacéuticos suele implicar disolventes inflamables y polvos finos, lo que crea atmósferas de polvo y vapor potencialmente explosivas. Los transmisores de presión a prueba de explosiones se utilizan en varias etapas, como la recuperación de disolventes, la supervisión de reactores y las áreas de procesamiento estéril. Garantizan un control preciso de los procesos sensibles a la presión, salvaguardando tanto la calidad del producto como la seguridad del personal. Esto es especialmente importante en la industria farmacéutica, donde es obligatorio cumplir estrictamente la normativa.

4. Otros sectores industriales que se benefician de la tecnología antideflagrante

Además de las industrias mencionadas, otros sectores dependen de los transmisores de presión a prueba de explosiones:
* Comida y bebida: Las plantas de procesamiento que manipulan alcohol o polvos finos (por ejemplo, harina, azúcar) requieren protección contra explosiones.
* Minería: Las minas subterráneas suelen contener gas metano y polvo de carbón, por lo que requieren equipos intrínsecamente seguros.
* Generación de energía: Las instalaciones que trabajan con gas natural o polvo de carbón en sistemas de manipulación de combustible utilizan estos transmisores.
* Tratamiento de aguas residuales: Los digestores y las zonas de almacenamiento de gas de las plantas de tratamiento de aguas residuales pueden producir gases inflamables como el metano.

Estas diversas aplicaciones ponen de manifiesto la necesidad universal de soluciones especializadas de medición de la presión en entornos con riesgo de explosión.

La experiencia de Pokcenser Automation en soluciones de control de procesos industriales

1. Nuestro compromiso con la calidad y la seguridad con certificaciones internacionales

Pokcenser Automation cuenta con más de 10 años de experiencia como fabricante de sensores y proveedor de soluciones para la automatización del control de procesos industriales. Nuestro compromiso con la calidad y la seguridad queda demostrado por nuestras certificaciones internacionales, incluidas CE, ATEX, ISO y RoHS. Estas certificaciones garantizan que nuestros productos, incluidos los transmisores de presión, cumplen las normas mundiales más estrictas de rendimiento y seguridad en entornos peligrosos. Nos esforzamos continuamente por innovar y mantener estos rigurosos estándares.

2. Soluciones OEM y ODM personalizadas para retos industriales únicos

Entendemos que cada aplicación industrial presenta retos únicos. Por ello, ofrecemos soluciones OEM y ODM personalizadas adaptadas a los requisitos específicos de cada cliente. Nuestro equipo de ingeniería colabora estrechamente con los clientes para diseñar y fabricar transmisores de presión que se ajusten con precisión a sus necesidades, ya se trate de materiales especializados, protocolos de comunicación únicos o clasificaciones específicas para zonas peligrosas. Esta flexibilidad nos permite ofrecer soluciones óptimas para configuraciones industriales complejas.

3. El valor de nuestra asistencia integral preventa y posventa

Nuestra dedicación a la satisfacción del cliente va más allá de la entrega del producto. Ofrecemos un completo servicio de asistencia preventa y posventa, que garantiza una experiencia perfecta desde la consulta inicial hasta el funcionamiento a largo plazo. Nuestro equipo de preventa y posventa, formado por 6 personas, evalúa las necesidades de las aplicaciones, recomienda soluciones adecuadas y ofrece asistencia técnica inmediata. Este servicio integral y sin preocupaciones tiene como objetivo establecer relaciones duraderas con nuestros clientes.

4. Nuestra visión de las asociaciones a largo plazo y las contribuciones globales

Pokcenser Automation busca la cooperación a largo plazo, con el objetivo de crear un valor significativo para nuestros clientes. Estamos orgullosos de haber proporcionado más de 150.000 soluciones a clientes de más de 100 países. Nuestra visión es contribuir significativamente a la automatización industrial en todo el mundo suministrando productos fiables, de alta calidad y seguros. Creemos en el fomento de asociaciones que impulsen el crecimiento mutuo y el avance tecnológico.

Póngase en contacto con nosotros si necesita un transmisor de presión a prueba de explosiones

Ensuring safety and precision in hazardous environments is non-negotiable. Contact Pokcenser Automation today to discuss your specific requirements for explosion-proof pressure transmitters. Our expert team is ready to provide tailored solutions that meet the most stringent safety standards and optimize your operational efficiency. Reach out to us via email at en**@*******er.com or call us at +86 181 7515 5326.

Sobre el autor

Li Chengxuan es un experto senior en automatización industrial de Pokcenser Automation, especializado en la investigación y aplicación de sensores de caudal, nivel, presión y temperatura y soluciones de control de procesos industriales.

Preguntas frecuentes

1. ¿Qué hace que un transmisor de presión sea "a prueba de explosiones"?

Un transmisor de presión a prueba de explosiones se diseña y construye específicamente para evitar que provoque una explosión en entornos peligrosos. Esto implica métodos como la contención de cualquier explosión interna, la limitación de la energía para evitar la ignición o el uso de una carcasa protectora para mantener alejadas las sustancias inflamables. Estos diseños cumplen estrictas normas de seguridad internacionales.

2. ¿Qué certificaciones son más importantes para los equipos a prueba de explosiones?

Las certificaciones más importantes dependen de la región geográfica de operación. ATEX es crucial para la Unión Europea, mientras que IECEx está ampliamente reconocida en todo el mundo. En Norteamérica, suelen exigirse las certificaciones UL y CSA. Estas certificaciones verifican que el equipo cumple criterios de seguridad específicos para ubicaciones peligrosas.

3. ¿Cómo puedo elegir el transmisor de presión antideflagrante adecuado para mi zona peligrosa específica?

En primer lugar, identifique la clasificación de zona peligrosa (por ejemplo, Zona 0, 1, 2) de su entorno operativo. A continuación, tenga en cuenta las propiedades del medio de proceso, la temperatura y el rango de presión. Por último, adapte estos requisitos a un transmisor que cuente con el método de protección contra explosiones y las certificaciones adecuadas para esa zona específica.

4. ¿Pueden utilizarse transmisores de presión antideflagrantes para medir tanto líquidos como gases?

Sí, los transmisores de presión antideflagrantes son versátiles y pueden medir la presión tanto en aplicaciones de líquidos como de gases. El diseño específico y los materiales húmedos deben ser compatibles con el medio del proceso para garantizar un funcionamiento preciso y fiable. Esta versatilidad los hace adecuados para una amplia gama de procesos industriales.

5. ¿Qué mantenimiento requieren los transmisores de presión antideflagrantes?

El mantenimiento regular de los transmisores de presión a prueba de explosiones incluye inspecciones visuales para detectar daños o corrosión, comprobaciones funcionales y calibraciones periódicas. Es fundamental respetar las directrices del fabricante y las normas de seguridad pertinentes en cuanto a los intervalos de inspección. Sólo personal cualificado debe realizar el mantenimiento para garantizar la integridad de la protección contra explosiones.
